Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Nominal yük (KN): | 10-30 | Ağırlık (kg): | 1.9-3.5 |
|---|---|---|---|
| Maksimum Boşluk (mm): | 11-15 | tip: | Çift Kamlı Kelepçe |
| fonksiyon: | İletken kapma ve bağlama | Garanti: | 1 yıl |
| Vurgulamak: | Çift Kamlı Kendinden Kavrama Kelepçeleri,30KN Kendinden Kavrama Kelepçeleri,iletken kapma kelepçeyle birlikte gelir |
||
En çok satan Kendinden Kavrama Kelepçeleri Kablo Çekme İletken Kavrama
Açıklama:
Gelme kelepçesi, hat üzerindeki ilgili işi tamamlamak için, ödeme veya sıkma işleminden sonra katlanmamış teli veya topraklama kablosunu tutmak için kullanılır.Gelen kelepçenin amacına göre tel kelepçe, topraklama teli kelepçesi, optik kablo kelepçesi ve tel halat kelepçesi vardır.Esas olarak çelik halatı, çekme halatı ve alüminyum alaşımlı telleri vb. Sıkıştırmak için kullanılır.
Teknik prensip:
Gelme kelepçesi topraklama telini tuttuktan sonra çekme halkasına gerilim uygulanır ve çekme halkasının kayar mili gövde tel yuvasında kayarak bağlantı plakasını hareket ettirir ve hareketli çene yatağı buna göre döner.Hareketli çene yuvasının diğer ucu çene ile sıkıca menteşelendiğinden, dönerken hareketli çene pim mili boyunca aşağı bastırmaya zorlanır ve kablo sabit çene yuvasına bastırılır.Çekme halkası üzerindeki gerilim ne kadar büyük olursa, topraklama telinin hareketli çene ve sabit çene tarafından sıkıca kenetlenmesini sağlamak için hareketli çene üzerindeki aşağı doğru basınç o kadar büyük olur.
Yapı bileşimi:
Come along kelepçe temel olarak hareketli çene tabanı, bağlantı plakası, çekme halkası, sabit çene (alt çene), hareketli çene (üst çene), gövde ve diğer bileşenlerden oluşur.Kancanın güçlendirilmesi kelepçenin genel gerilim durumunu iyileştirebilir ve daha güvenli ve güvenilir hale getirebilir.

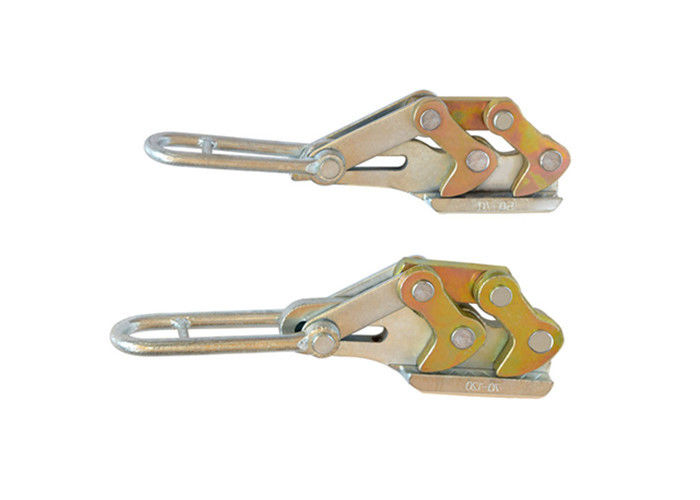

Çift şeftali topraklama kablosu kavrama
Topraklama teli tutacağı, çelik şeridi kavramak için bir tür paralel hareketli kelepçedir.Genellikle, üst ve alt kelepçe nozulları ve şaft pimleri için 35CrMnSiA ve 20CrMnTi yüksek mukavemetli alaşımlı çelik malzemeler kullanılır.Kelepçe nozulunun kavrama ömrünü uzatmak için kelepçe nozulu ve çelik telin kavrama kısmı balıksırtı deseni ile işlenir.
Çift şeftali topraklama teli tutacağının solunda ve sağında iki klips bulunur ve alt klips buna göre uzatılır.Çelik tel, üst ve alt sıkıştırma memeleri arasına yerleştirildikten sonra, çekme plakası çekildiğinde, üst sıkıştırma nozulu pim mili etrafında döner ve kelepçe çelik halatı tutar, çünkü çift şeftali topraklama teli kelepçesinin iki üst ve alt sıkma memeleri.
Uygulama:
Kablo kulesinin kablo ayarı ve topraklama teli sıkıştırması için uygundur.
Veri Sayfası
| Ürün modeli |
Uygulanabilir çelik tel mm² |
Anma yükü KN |
Nihai yük KN |
Maksimum açılma mm |
Ağırlık kilogram |
| SDK-1 | GJ25-50 | 10 | 20 | 11 | 1.9 |
| SDK-2 | GJ50-70 | 20 | 40 | 13 | 2.4 |
| SDK-3 | GJ70-120 | 30 | 60 | 15 | 3.5 |
